詳解固體柜中的環網方法：
環網是指環形配電網，即供電干線構成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地經過高壓開關向外配電。這樣的利益是，每一個配電支路既能夠從它的左邊干線取電源，又能夠從它右側干線取電源。當左邊干線出了缺陷，它就從右側干線持續得到供電，而當右側干線出了缺陷，它就從左邊干線持續得到供電，這樣一來，雖然總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而行進了供電的可靠性。
所謂"固體柜"便是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線一同便是環形干線的一部分。便是說，環形干線是由每臺出線柜的母線連接起來一同組成的。每臺出線柜就叫"固體柜"。實際上單獨拿出一臺固體柜是看不出"環網"的含義的。
這些固體柜的額定電流都不大，因此固體柜的高壓開關一般不選用結構凌亂的斷路器而采納結構簡略的帶高壓熔斷器的高壓負荷開關。也便是說，固體柜中的高壓開關一般是負荷開關。固體柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來替代了斷路器。當然這只能局限在必定容量內。
這樣的開關柜也完全能夠用到非環網結構的配電系統中，所以跟著這種開關柜的廣泛應用，"固體柜"就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
固體柜一般由三個間隔組成，即2個環纜進出間隔和一個變壓器回路間隔。SF6負荷開關是近年來不少用戶體會到的一種優秀負荷開關，除電壽命長，開斷力強等與真空負荷開關有一同的利益外，其杰出利益是容易完結三作業位(接通、斷開和接地)，小電流(電感、電容)開斷，抗嚴厲環境條件能力強。適宜在城鄉中壓配電網推廣應用。負荷開關是帶有簡略滅弧設備的一種開關電器，運用SF6氣體作為絕緣和滅弧介質的負荷開關稱為SF6負荷開關，它能夠作為關合和開斷負荷電流及過載電流用，亦能夠作為關合和開斷空載線路、空載變壓器及電容器組等，凡具有接通、斷開和接地功用的三作業位負荷開關，都有結構簡略、價格便宜的特征。只是負荷開關不能斷開短路電流。SF6負荷開關+熔斷器組合電器是由SF6負荷開關來承擔過載電流(此過載電流對SF6負荷開關來說仍在負荷開關額定開斷電流的范圍以內)和正常作業電流的關合和開斷，并且還要求承擔"搬運電流"的開斷。而變壓器高壓側的短路維護和過載維護由高壓限流熔斷器來承擔。這時一組SF6負荷開關及三個帶觸發器的熔斷器，只需任何一個觸發器動作，其聯動組織會使負荷開關三相一同主動分閘。兩者有機的結合起來，就可滿意配電系統各種正常和缺陷下作業操作維護的要求。
固體柜可分為戶內環網和戶外環網，戶內環網一般用于高壓側的配電，由進線柜、計量柜、PT柜、變壓器出線柜組成，關于用電要求較高的用戶，進線有必要選用雙電源切換柜。戶外環網一般用于城市電網，選用共箱式的SF6固體柜，這種柜型最大的特征是防護等級高，能夠做到IP67，適宜用于戶外，并且能短時間浸水。

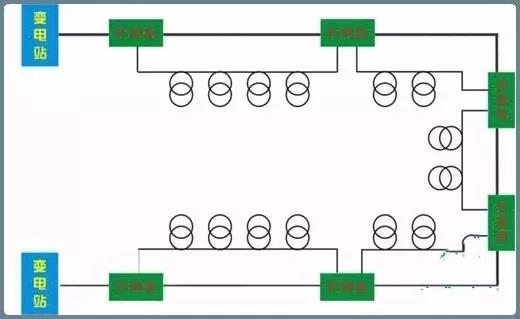

環網供電的計劃一般選用一路環進，一路環出，兩到三回做做出線回路，即構成手拉手的環網供電方法。為確保供電的可靠性，連續性，選用兩個進線供電，這就構成了一個環.選用SF6負荷開關，3工位(合閘，分閘，接地)，分線路，變壓器。單獨一個柜子構不成環網只要是三個柜子兩進一出加上電源就構成一個環。這但是最基本的環網供電了。
為行進供電可靠性，運用戶能夠從兩個方向取得電源，一般將供電網連接成環形。這種供電方法簡稱為環網供電。在工礦企業、住宅小區、港口和高層建筑等溝通10KV配電系統中，因負載容不大，其高壓回路一般選用負荷開關或真空接觸器控制，并配有高壓熔斷器維護。該系統一般選用環形網供電，所運用高壓開關柜一般習慣上稱為固體柜。固體柜除了向本配電所供電外，其高壓母線還要經過環形供電網的穿越電流（即經本配電所母線向相鄰配電所供電的電流）因此固體柜的高壓母線截面要根據本配電所的負荷電流于環網穿越電，流之和選擇，以確保作業中高壓母線不過負荷作業?，F在環形柜產品品種許多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
固體柜裝置簡略，箱體占地面積少，可便當的安放在大街兩頭、居民小區、城市綠化帶中，因此廣泛應用于工業園區、大街、居民區、賦有商業中心等作為接受和分配電能之用。
戶外固體柜一般選用真空開關作為開斷設備，SF6氣體共箱式絕緣，結構緊湊，占地面積小，外形美觀，可與周圍環境協調協作。由于選用了全密封、全絕緣理念，RVAC固體柜內全部開關部分，含全部高壓帶電體及組織部分完全密封于主箱體內，不受凝露及外界污穢環境影響；主箱體防護等級可達IP67，裝備庫柏防水型可接觸電纜頭，能有用防護雨水多發區的偶發性洪水危害。
固體柜的環保功能好，安全功能高等等許多的利益，使其在輸配電職業越來越受歡迎，當然關于其本身的要求也越來越苛刻，需求咱們不斷的去改進，去習慣現在的市場需求。
