發布時間：2021-06-18 11:18:31
一體化智能環網柜是10kV配網自動化建設的重要組成部分。以現階段配網自動化發展情況為基礎，結合近年來一體化智能環網柜發展特點，明確時代發展對配網設備技術性能提出的要求，分析如何在10kV配網自動化建設中合理運用一體化智能環網柜，以此為我國配網建設工作發展提供有效依據。
現階段，雖然配電自動化建設已經成為電力行業關注的焦點之一，但整體水平依舊處于發展的初級階段，原因在于配網建設投入資金低于主網建設，且實際自動化水平不高，最終導致我國供電質量遠遠低于國際水平。同時，受性能較低的配網設備技術影響，全國各地供電恢復速度較慢，且出現安全事故的概率非常高，這樣不僅會影響城市居民的生活質量，而且會制約城市經濟發展速度。因此，在我國電力市場經濟逐漸構成的同時，有關負責人要在明確配網問題后，對城市配網自動化建設工作進行全面探索，并將一體化智能環網柜引用到工作中，只有這樣才能加快我國配網建設步伐。下面對一體化智能環網柜在10kV配網自動化建設中的運用進行研究。
1分析配網自動化
簡單來說，配網自動化是指應用通信技術和計算機網絡技術，對地理圖形、配網信息及用戶數據等實施集成，最終能對配電系統的實際運行與安全事故進行控制、監控等功能的自動化系統。了解當前配網自動化建設工作情況可知，其對優化配電網供電有效性具有積極作用，且能引導配網管理工作向著自動化革新，此時不僅能提升整體管理水平，提高勞動生產率，而且可以減少成本支出，從而確保配網經濟具備可行性和有效性。通常情況下，配網自動化系統包含了三部分：配電主站、配電子站及配電終端。其中，配電自動化通信系統的技術水平?jīng)Q定了整體系統運行效率。在實踐工作中，通信系統作為儲備生產與管理信息的重要平臺，會有效連接主站、子站及終端三部分，因此屬于保障電力安全和生產質量的重要內容。
提高配電網工作效率和經濟效益是進行配電自動化建設工作的根本要求，同時也是確保智能配電網有序運行的重要方式。配電系統作為智能電網有序運行的主要組成部分，在建設配網自動化工作中，有助于實現配電系統智能化發展目標。由此，在新形勢下，智能配電網會隨著發展涌現出新的改變，具體分為：其一，在配電網自動化系統中，電源分布、儲能系統設計等都可以解決以往發展問題；其二，在配電網自動化系統中引用的高級軟件，可以持續改善智能電網重構工作。
2當前一體化智能環網柜應用現狀分析
在我國社會經濟和科學技術持續發展中，電力市場經濟逐漸構成。在這一背景下，配網存在的缺陷得到了展現，不僅威脅著城市經濟發展步伐，而且會降低當?shù)鼐用竦挠秒娰|(zhì)量，因此在電力行業持續發展中，構建符合城市建設發展的配網自動化已經成為現如今急需解決的難題。由于一體化智能環網柜的提出，對我國配電自動化建設工作具有積極作用，且可以加快我國配電系統革新步伐，所以在未來發展中必須要對配電控制的一體化智能環網柜進行全面探索，只有這樣才能為所在地區的電力行業發展獲取更多效益。
現階段，最常見的10kV一體化智能環網柜已經成為我國東南沿海區域革新電力系統的重要依據，同時國外很多發達國家也已認識到這一技術的優勢，并開始在實踐中廣泛應用。在這一背景下，配電自動化建設工作發展較快，且有關研究人員從中累積了大量經驗。隨著社會經濟的不斷發展，人們生活質量的提高，他們在接受新鮮事物時不再抵觸，相反開始自主思考和研究，此時再得到政府部門的支持和認可，一體化智能環網柜的研發與應用勢必可以成為電力行業實現可持續發展的重要依據。
了解當前我國配網自動化建設情況可知，雖然依舊處于初級階段，且對比主網建設投資，可用資金與自動化水平都不高，不僅難以保障供電質量，而且會影響當?shù)亟?jīng)濟發展。但從長遠角度分析，只要有關負責人在明確一體化智能環網柜優勢的同時，整合新時代發展提出的技術要求，對配網自動化建設進行全面探究，就能從中提出保障電力行業持續發展的優質技術。當前，由于配電自動化建設工作存在應用設備性能低、技術老套、安全事故頻繁發生等問題，所以在運行中會有恢復供電時間長等影響，這樣既會降低城市居民用電水平，又會影響電力行業發展速度。同時，部分地區的配網自動化水平雖然高，但也存在配電一二次設備過于分散的問題，各個廠家間的溝通不頻繁，應用標準不明確等，都會給配電網運行質量安全帶來負面影響。
3配網自動化建設中10kV一體化智能環網柜的運用分析
由于我國城網建設較早，投資多，而農網結構過于簡單，且東西部發展不均衡，因此在城鎮化進程中，以農業為核心的中西部地區開始了解與學習東南沿海地區的發展優勢，并逐漸認識到配電網在國民經濟發展中不可取代的積極作用，特別是配網自動化發展，實際結構會隨著城市建設步伐持續優化。
3.1供電一次方案結構
因?yàn)槌鞘信潆妼╇娪行缘囊蠓浅８撸噎h(huán)網節點較多，整體供電結構較為繁瑣，所以在建設中會選擇環網供電模式進行操作。通常情況下，這一模式需要引用全絕負荷開關柜、XGN口－12系列全密封這一供電模式作為載體，其中包含母線提升單元、斷路器單元及負荷開關＋熔斷器組合電器單元等，在運行過程中與避雷器、電流等器件組合應用，能獲取多樣化的功能單元模塊，此時在各個單元之間添加母線，可以讓各個氣箱隨意組合與拓展，這樣有助于獲取全模塊化的組合結構。

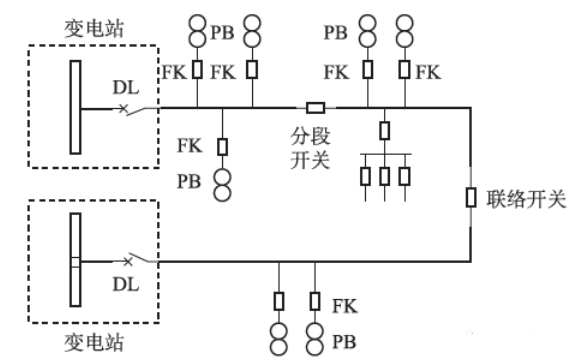

如下圖所示，其作為現階段典型的配電系統拓?fù)鋱D，變電站的10kV出線配置斷路器和對應保護，主線路中引用開關分段，各分支線路結合負荷開關的方式進行配置，且全部開關都具有合閘等功能。因?yàn)榉侄伍_關與負荷開關在運行期間，難以斷開短路電流，所以不需要安裝保護設施。其中，圖中的DL屬于斷路器，FK屬于負荷開關，而PB是配變。
圖目前典型配電系統拓?fù)鋱D
3.2二次方案的測控模式分析
在完成城市環網供電一次方案后，還要提出與之相關的監控單元，其中具體功能分為以下幾點：其一，監察和測量各回路的功率、電壓及電流等，并及時上報給有關負責人；其二，明確環網柜中各開關的位置；其三，檢查過流信號，供子站要做好故障隔離工作；其四，全面遙控各個開關；其五，做好開關的過流與過負荷保護工作；其六，收集開關的氣壓信息。
分布式二次終端控制單元的設計，可以幫助工作人員進行故障隔離與分析、信息收集及全量監測等工作。通常情況下這一單元要安裝在終端開閉位置，且與一次開關設備融為一體，兩者能構成本文提及的一體化智能環網開關設備。
3.3遠程調度與控制
從本質上講，一體化智能環網開關設備最大的優勢在于，能引用分布式二次終端控制單元全面監管終端配變等信息，促使工作人員在了解有關變化的基礎上，研究獲取數據信息，而后有效展現配電網絡的信息，并作好相關操控。如負荷轉移、故障點距離等，這些內容對保障其他線路供電安全具有積極作用。
3.4裝置通信
通信作為自動化設備運行的核心內容，現階段以光纖通信為核心的通信方式得到了社會各界的認可。因此，在配電自動化建設工作中，工作人員也要以光纖通信為核心，讓各個終端可以快速傳遞信息，并實現資源貢獻，這樣有助于配電自動化充分展現自身擁有的功能。同時，由于配電自動化建設工作具備有效性高、抗干擾力強，且不會受外界因素制約等特點，所以可以用作圖像、語言等內容的傳遞平臺。
4對比總結
在10kV配網自動化建設工作中，對比分析傳統環網柜與一體化智能環網柜可知，在實踐工作中應用一體化智能環網柜的優勢主要分為以下幾點：其一，一體化智能環網柜中包含了一次和二次設備，符合配網自動化發展需求，且在內部安裝了分布式二次終端控制單元、電壓互感器等內容，具有遙信全方位、配網遙測等功能，在實踐發展中不僅應用技術越發嫻熟，而且工作效率和安全質量得到了保障，能滿足不同規模的配網需求。在新時代背景下，對一體化智能環網柜進行合理應用，有助于引導智能配網向著自動化和信息化的方向穩步前進；其二，在10kV城鄉配網建設工作中，一體化智能環網柜在先進技術理念的引導下，有助于工作人員盡快了解運行期間存在的安全問題，并及時提出有效的處理對策，這樣不僅能快速恢復供電，而且可以保障重要負荷的供電效率；其三，合理引用一體化智能環網柜能減少配網建設的實際投資，并引導整體系統向著智能化管理與雙向溝通的方向穩步發展。
5結束語
綜上所述，在社會經濟和科學技術持續發展中，我國城鎮化進程越來越快，此時作為人們生活和工作的基礎內容，配電網絡開始向著自動化發展，此時應用一體化智能環網柜可以從基礎上突破傳統人工管理模式的制約，不僅能提高居民用電質量，而且可以加快電力行業發展步伐。同時，因?yàn)橐惑w化智能環網柜屬于一個完善的自動化管理系統，結合光纖快速傳遞測控信號，既可以進行準確的故障定位，又能從中保障供電的有效性。因此，在新時代背景下，不管是政府機關還是基層群眾都要加大對配網自動化建設的關注，注重引用一體化智能環網柜進行革新，只有這樣才能引導電力行業持續發展。
